Comprendre les Différences entre les câbles réseau : Performances, Types, Blindage

Avec l’évolution rapide des technologies réseau, les câbles Ethernet jouent un rôle essentiel dans la transmission de données à haut débit et en toute fiabilité. Au Maroc, les catégories Cat6 et Cat6A sont les plus utilisées. Le choix entre ces deux catégories, ainsi que le type de blindage, dépend des besoins en performance, de la distance et de l’environnement d’installation.

I. Les catégories de câbles

    1. Catégorie 6 (Cat6)

Le câble Cat6 (Category 6), introduit en 2002, représente une nette amélioration par rapport au Cat5e en termes de vitesse et de réduction des interférences.

  • Vitesse maximale : 1 Gbps sur 100 mètres / 10 Gbps sur 55 mètres
  • Bande passante : 250 MHz
  • Distance maximale : 100 mètres (1 Gbps) – 55 mètres (10 Gbps)
  • Utilisation typique : Réseaux domestiques, petites et moyennes entreprises, bureaux standards.

Le Cat6 reste un excellent choix pour la plupart des installations actuelles, sauf lorsque des débits de 10 Gbps sur longue distance sont requis.

  1. Catégorie 6A (Cat6A)

Le câble Cat6A (Category 6 Augmented), introduit en 2008, est une version renforcée du Cat6, conçue pour répondre aux exigences des réseaux modernes.

  • Vitesse de transmission : 10 Gbps sur 100 mètres
  • Bande passante : 500 MHz (le double du Cat6)
  • Blindage : Généralement blindé (FTP ou SFTP) pour une meilleure protection contre les interférences
  • Utilisation typique : Entreprises, data centers, installations professionnelles, environnements à forte densité de câbles, PoE++.

Le Cat6A offre une bien meilleure marge de performance et une transmission plus stable, particulièrement dans les environnements bruyants électromagnétiquement.

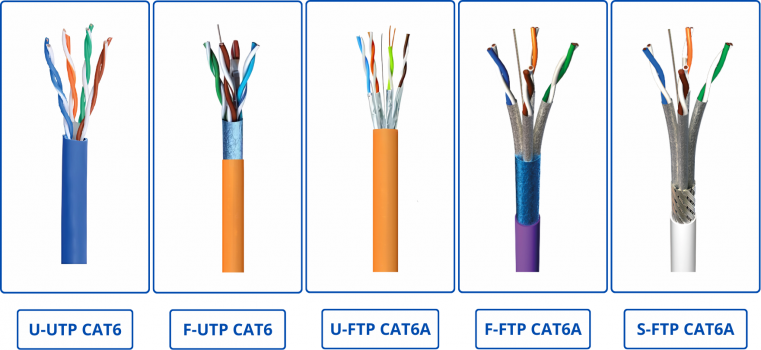

II. Les types de blindage (Shielding)

Le blindage protège le câble contre les interférences électromagnétiques (EMI), les radiofréquences (RFI) et la diaphonie (crosstalk).

  1. U-UTP (Unshielded Twisted Pair)
  • Blindage : Aucun
  • Protection : Faible contre les interférences
  • Avantages : Bon marché, très flexible, facile à installer
  • Inconvénients : Sensible aux perturbations électromagnétiques
  • Usage : Maisons, petits bureaux avec faible risque d’interférences.
  1. F-UTP (Foiled Unshielded Twisted Pair)
  • Blindage : Feuille d’aluminium globale (autour de toutes les paires)
  • Protection : Moyenne (bonne contre les interférences externes)
  • Avantages : Meilleure protection que l’U-UTP
  • Inconvénients : Moins flexible et plus cher
  • Usage : Bureaux et environnements professionnels modérés.
  1. U-FTP (Unshielded Foiled Twisted Pair)
  • Blindage : Chaque paire est individuellement enveloppée d’une feuille d’aluminium
  • Protection : Très bonne contre la diaphonie entre paires
  • Avantages : Excellente réduction de la diaphonie interne
  • Inconvénients : Plus rigide et coûteux
  • Usage : Installations avec forte densité de câbles.
  1. F-FTP (Foiled Foiled Twisted Pair)
  • Blindage : Feuille globale + feuille individuelle par paire
  • Protection : Très bonne (interne et externe)
  • Avantages : Excellent compromis performance/prix
  • Usage : Environnements professionnels sensibles.
  1. S-FTP (Shielded Foiled Twisted Pair)
  • Blindage : Tresse en cuivre globale + feuille individuelle par paire
  • Protection : La plus élevée
  • Avantages : Protection maximale contre toutes les interférences
  • Inconvénients : Plus épais, rigide et cher à installer
  • Usage : Environnements industriels, hôpitaux, data centers, installations critiques.

Conclusion

    Le choix entre Cat6 et Cat6A dépend principalement de vos besoins futurs :

    • Cat6 → Suffisant pour la plupart des usages domestiques et PME (jusqu’à 1 Gbps, voire 10 Gbps courte distance).
    • Cat6A → Recommandé pour les installations professionnelles, 10 Gbps sur 100 mètres et une meilleure longévité du réseau.

    Concernant le blindage :

    • Environnement calme → U-UTP ou F-UTP
    • Environnement modéré → U-FTP ou F-FTP
    • Environnement difficile → S-FTP

    Conseil : Pour une installation durable au Maroc, privilégiez toujours des câbles de marque reconnue (comme Schneider, Legrand, Nexans, ou CommScope) et vérifiez bien la mention « Pure Copper » (cuivre pur) et non CCA (alliage aluminium).
